Nieuws

Heeft u de 5 fouten ook ontdekt?

November 28, 2022

Fout 1: Wartel niet aangedraaid in de kast

EN 60079-14 – Thread engagement shall be at least five full threads…

Fout 2: Teflon op schroefdraad wartel

EN 60079-14 – Only suitable grease may be used in Exd enclosures…

Teflon is dus NIET geschikt!

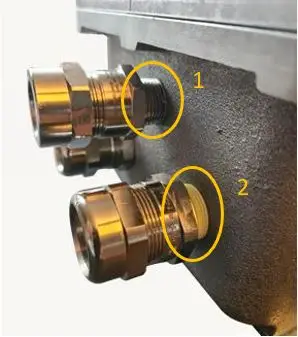

Op een donker oppervlak zijn twee metalen kabelwartels bevestigd, die elk zijn gemarkeerd met gele cirkels en voorzien zijn van de nummers 1 en 2 om hun posities aan te geven.

Fout 3: Deksel niet geaard

EN 60079-14 – Potential equalization is required for installations
in hazardous areas) Alle metalen delen, dus ook van het deksel hier, en van een behuizing moeten

equipotentiaal verbonden zijn…

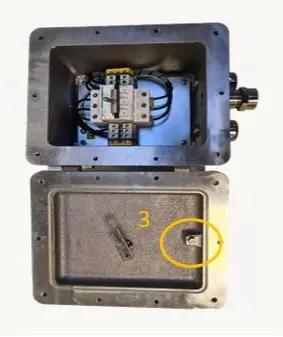

Open metalen aansluitdoos waarin de bedrading zichtbaar is, met het deksel volledig open. Het deksel is voorzien van een scharnier en een klein sluitje, gemarkeerd door een gele cirkel met daarnaast het cijfer 3.

Fout 4: Kras op flens

An Exd enclosure can withstand the pressure developed during an internal explosion
and the enclosure and flange prevens the transmission of the explosion to the
surrounding atmosphere)

Een kras zorgt dus voor propagatie !!!

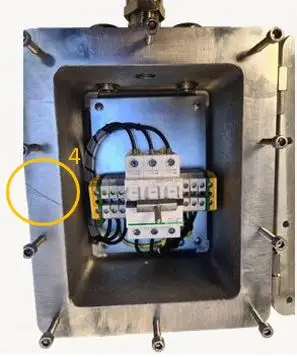

Een metalen elektriciteitsaansluitdoos met draden die zijn aangesloten op een klemmenblok binnenin. De doos is aan de randen voorzien van bouten en heeft aan de linkerkant een gele cirkel met het cijfer 4 erop.

Fout 5: Classificatie

Kast Exd zone 1 – Exdb – Kast Exd zone 2 – Exdc
Kast Exe zone 1 – Exeb – Kast Exe zone 2 – Exec
Hier staat vermeld Atex II 2G Ex db eb IIB T5 Gb wat niet juist is, hier is niets Exe !!!
Er moet staan: Atex II 2G Exdb IIB T5 Gb
Poster Atex Regelgeving

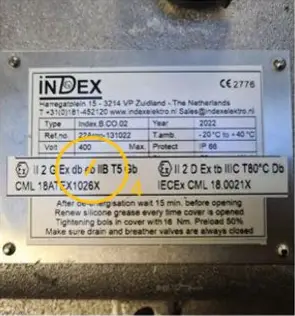

Op een metalen typeplaatje staan technische specificaties vermeld, waaronder spanning, vermogen en het bouwjaar. In een gele cirkel zijn enkele certificeringscodes en classificaties gemarkeerd, met tekst over het gebruik van smeermiddel en het aandraaien van bouten.

Vraag gerust de Atex regelgeving op posterformaat of info over onze Atex trainingen aan!
