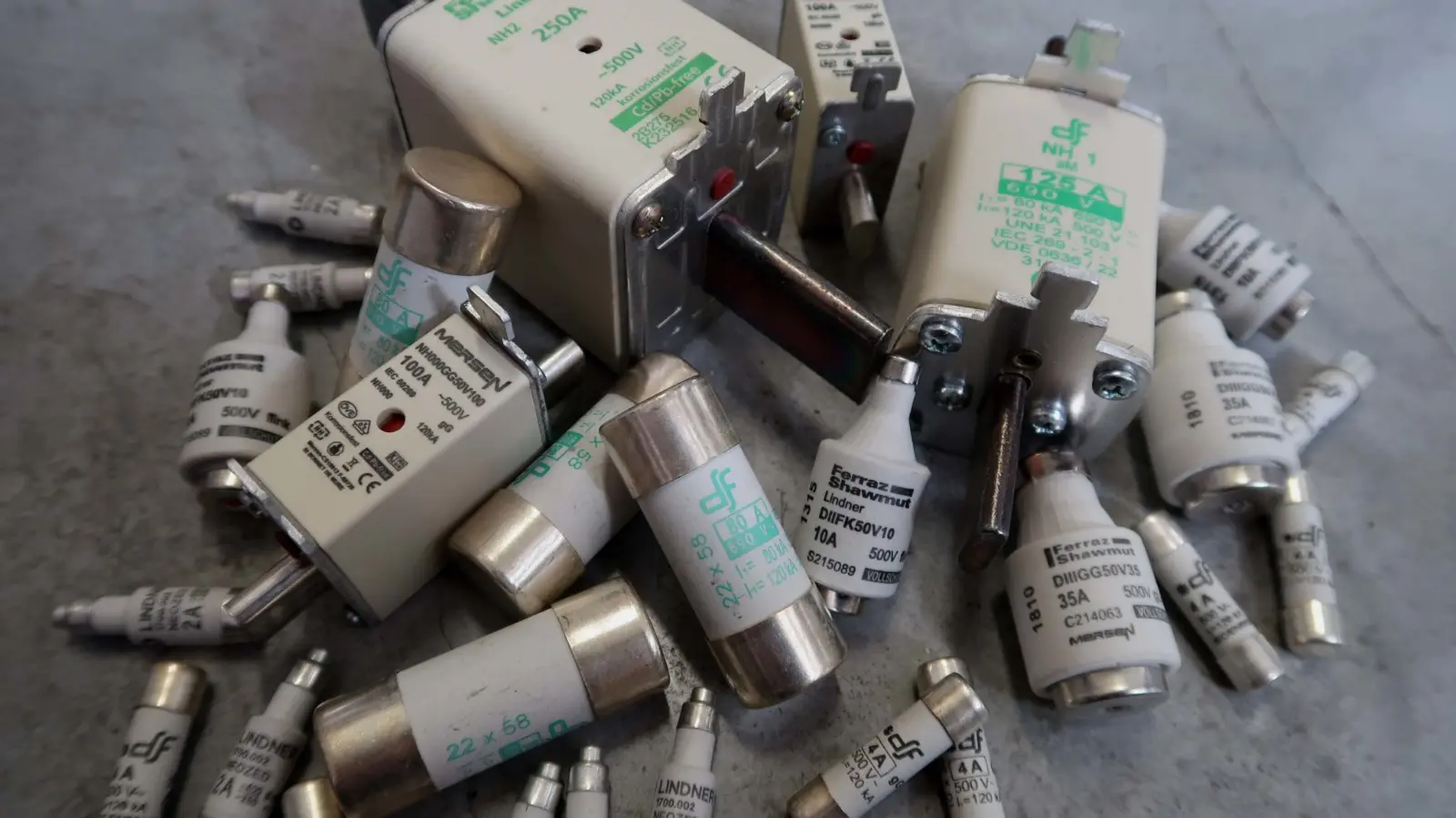

IEC Laagspanningszekeringen

Cilindrische zekering

Cilindrische zekeringen zijn gemaakt van keramische buis met hoge weerstand tegen inwendige druk en thermische schokken, die een hoge breekcapaciteit in een beperkte fysieke ruimte mogelijk maken. De smeltelementen zijn speciaal ontworpen om veroudering te voorkomen en zo de elektrische kenmerken onveranderlijk te behouden. De contactkappen zijn gemaakt van verzilverd koper. Versies verkrijgbaar met zekeringindicator of met slagpin voor gebruik in zekeringhouders met microschakelaar.

Cilindrische zekeringen zijn verkrijgbaar in:

gG klasse voor gebruik als algemene beveiliging tegen overbelasting en kortsluiting, bedoeld als bescherming van kabels, stroomkabels en apparatuur.

aM klasse zijn bedoeld voor kortsluitbeveiliging in motoren, transformator en andere belastingen met hoge inschakelstromen. Uitstekende beveiliging van schakelapparatuur (magneetschakelaar, thermische schakelaar) dankzij de goede stroombegrenzing en lage I²t-waarden.

Deze zekeringen bestaan in afmetingen: 8x32mm – 10x38mm – 14x51mm – 22x58mm

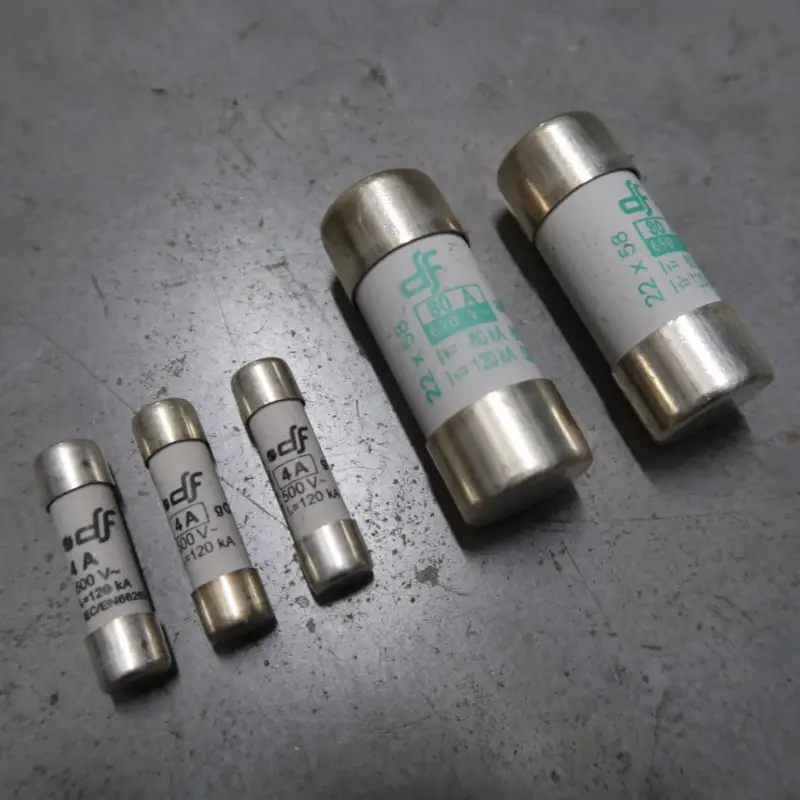

Vijf cilindervormige glazen zekeringen van verschillende afmetingen, voorzien van metalen eindkappen, staan diagonaal opgesteld op een grijs oppervlak. Op de witte etiketten van de zekeringen staan specificaties en symbolen afgedrukt.

D-Zekeringen: NDZ – Diazed zekeringen

(Dia= diameter. Z= zweiteilig, ed= Edison)

Het D-zekeringensysteem is de eerste generatie van schroef-zekeringensystemen in de Duitse DIN-norm. Het wordt nog steeds in veel installaties gebruikt.

Toepassingen zijn laagspanningsverdeelinrichtingen, waar niet opgeleide personen de mespatronen mogen vervangen. Het D-zekeringprogramma omvat de maten NDZ, DII, DIII. Het toepassingsgebied van de D-zekering is de beveiliging van apparatuur. De smeltpatronen D, die niet door de IEC zijn gestandaardiseerd, zijn snelle smeltpatronen, terwijl D gG smeltpatronen in vergelijking worden beschouwd als trage mespatronen.

Verkrijgbaar van 2A tot 200A met een spanning van 500Vac (690Vac) en 500Vdc

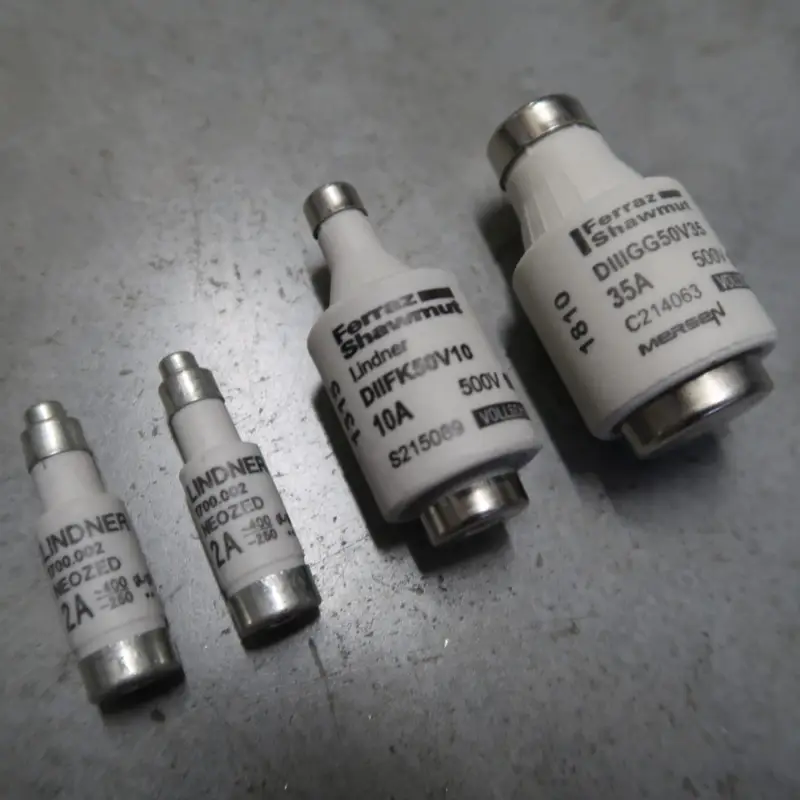

Op een grijs oppervlak liggen vier cilindervormige elektrische zekeringen van verschillende afmetingen. Elke zekering heeft een witte behuizing met metalen uiteinden en opgedrukte labels waarop de stroomsterkte staat aangegeven, zoals 2 A, 10 A en 35 A.

NH Zekeringen (meszekeringen)

Niederspannungs- Hochleistungs zekeringen, kort NH-zekeringen of mes-zekeringen, worden als hoofdzekering aangewezen. Het kenmerk is het aanzienlijk grotere volume in vergelijking met schroef- of cilindrische-zekeringen en de massieve contactbladen aan beide uiteinden voor het geleiden en scheiden van grotere stromen. Gangbare NH-zekeringen maken het mogelijk om kortsluitstromen tot 120 kA veilig uit te schakelen, waarbij de genormaliseerde nominale stroom tot 1250 A kan bedragen. NH-zekeringen hebben een indicator die een defecte zekering aangeeft. Afhankelijk van de uitvoering is hij ontworpen als een uitklapbare detector die aan de bovenkant bevestigd of als een centrale indicator die vanaf de voorkant zichtbaar is wanneer de zekering is geplaatst. NH-zekeringen met twee indicatoren (combinatie-indicatoren) zijn ook beschikbaar. NH-zekeringen zijn verkrijgbaar met verschillende uitschakelkarakteristieken. NH-zekeringen worden in verschillende maten vervaardigd voor verschillende nominale stroombereiken.

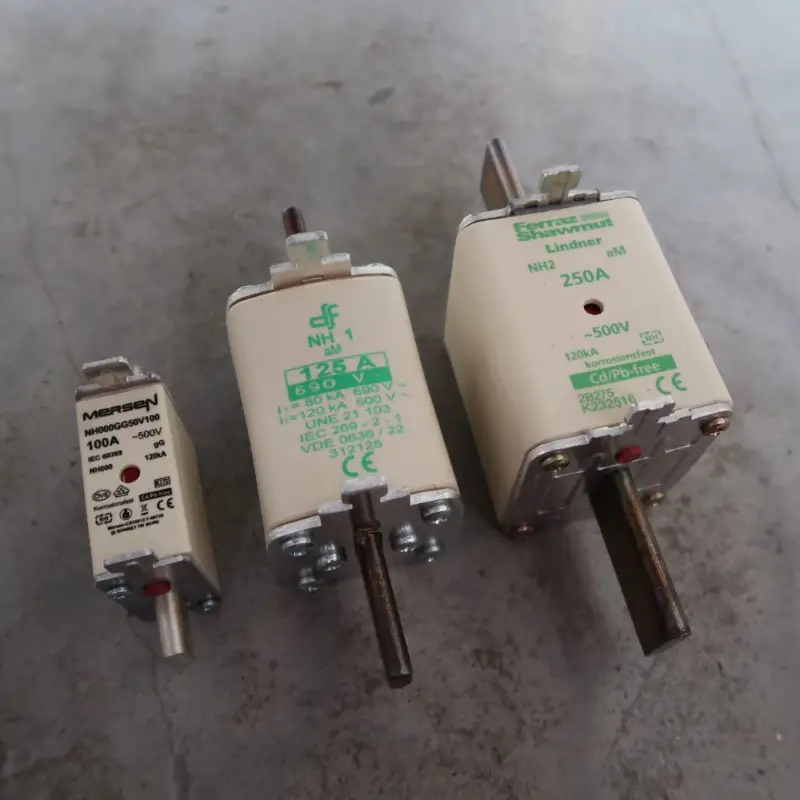

Drie industriële zekeringen van verschillende afmetingen en nominale waarden liggen op een rij op een grijs oppervlak; op elk label staan de merknaam, de spanning en de stroomsterkte vermeld.
