Nieuwe reglementering gebruik EXD wartels
Februari 19, 2021
Beste Atex gebruiker,
Bij het installeren van ATEX-apparatuur worden fouten gemaakt, een veel voorkomende fout is het gebruik van Exd kabelwartels. De voorschriften voor het gebruik van Exd wartels en kabels is gewijzigd in de nieuwe installatienorm EN-IEC 60079-14:2014/C1:2016 en explosieve atmosferen – Deel 14: ontwerp, keuze en opstelling van elektrische installaties.
Volgende aspecten worden verder uitgelegd:
- Keuze wartel en keuze kabel in de Atex zone?
- Exd Barrier wartel of standaard Exd wartel enkele of dubbele klemming?
- Wat met ongebruikte wartelgaten?
- De oplossing?
Grondprincipe 1 : Keuze wartel

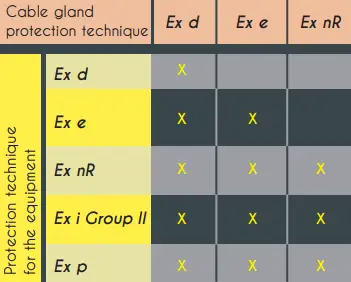

De beveiligingsmethode van de wartel moet gelijk zijn of
hoger dan beveiligingsmethode van apparaat, zie tabel!
Dus: Een Exd wartel in een Exe behuizing kan maar een Exe of Exi wartel in Exd behuizing kan niet!
Grondprincipe 2: Keuze kabel

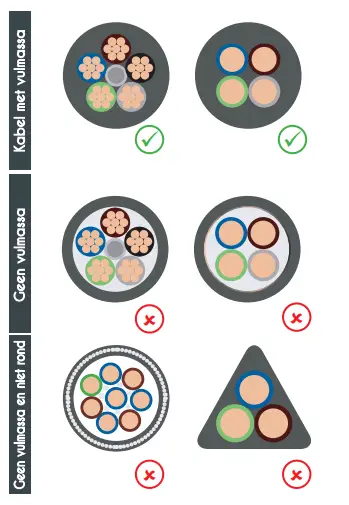

Kwaliteit van de kabels is altijd belangrijk in functie van de drukvastheid maar wordt nu benadrukt en vastgelegd. De juiste kabel dient gekozen te worden in functie van de eisen, toepassing en minimale installatie-eisen EN 60014. In de Atex zone moeten dus kabels gebruikt worden met bepaalde eigenschappen, kabels
moeten rond en compact zijn, niet hygroscopisch en minimaal 3 meter lengte. Enkel kabels gebruikt voor vaste aanleg en bemanteld met thermoplastich, thermohardend of elastomeer
materiaal zijn toegelaten. De bedding moet geextrudeerd zijn
en de vulmasseniet hygroscopisch. Voldoen de kabels hieraan
niet dan moet de “barrier gland” worden toegepast
Resultaat:
- Niet alle kabels kunnen nog gebruikt worden.
- Minimaal 3 meter kabel bij enkele of dubbele klemming
- De discussie tussen productnorm en installatie norm is niet meer van toepassing (kast groter of kleiner dan 2 liter, gasgroep IIC)
- Kabelfabrikanten gaan dus nu de kwaliteit van de kabels verzekeren! (goede zaak)
- U als gebruiker moet de kwaliteit van de kabel controleren!
Grondprincipe 3: Wat nu met Exd kabeldoorvoeringen?
Ofwel 1:
Kabel wartel gevuld met giet- of kneedmassa en zodanig gecertificeerd (barriergland) zelf op te gieten!
Ofwel 2:
Kabelwartel als equipment met gebruik van de correcte kabel (axioma 2) In Europa dient het Atex materiaal te worden gebruikt, indien materiaal behalve EN ook IEC is gecertificeerd is dat uiteraard geen probleem. De meeste EN en IEC normen zijn wel geharmoniseerd maar hier is Atex verplicht.
Kabel wartel gevuld met giet- of kneedmassa en zodanig gecertificeerd (barriergland) zelf op te gieten!
Ofwel 2:
Kabelwartel als equipment met gebruik van de correcte kabel (axioma 2) In Europa dient het Atex materiaal te worden gebruikt, indien materiaal behalve EN ook IEC is gecertificeerd is dat uiteraard geen probleem. De meeste EN en IEC normen zijn wel geharmoniseerd maar hier is Atex verplicht.

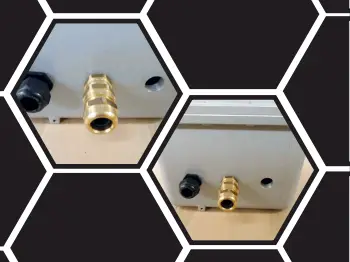

Grondprincipe 4: Ongebruikte kabeldoorvoeringen
Zie in dit verband norm EN-IEC 60079-1: ontploffingsvaste behuizing“d” gas. Ongebruikte doorvoeringen moeten afgestopt worden. In Exe kan eventueel een aangepaste stop in de wartel gebruikt worden, bij Exe wartels bestaan er Exe vulstoppen. Bij Exd is dit uit den boze en moet er een Exd stop (gecertificeerd) gebruikt worden. De meeste metalen Exe stoppen zijn ook Exd gecertificeerd.
De oplossing?

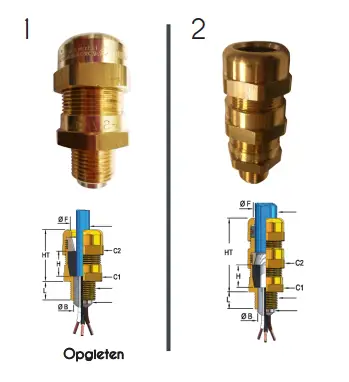

EAV heeft twee type kabelwartels die beide oplossingen coveren. Ofwel het type met bus te gebruiken als compound wartel en dus op te gieten. Ofwel het type zonder bus die kan gebruikt worden met dubbele klemming en enkele klemming wanneer de kabel specificaties en Installatievoorschriften dit toelaten. Dus ofwel type: BAD, BN en BALD om op te gieten met bus. Ofwel type: RAD, RN, RALD om niet op te gieten. Keuze moet gemaakt worden, opgepast types zijn niet combineerbaar!
