UL-CSA Laagspanningszekeringen

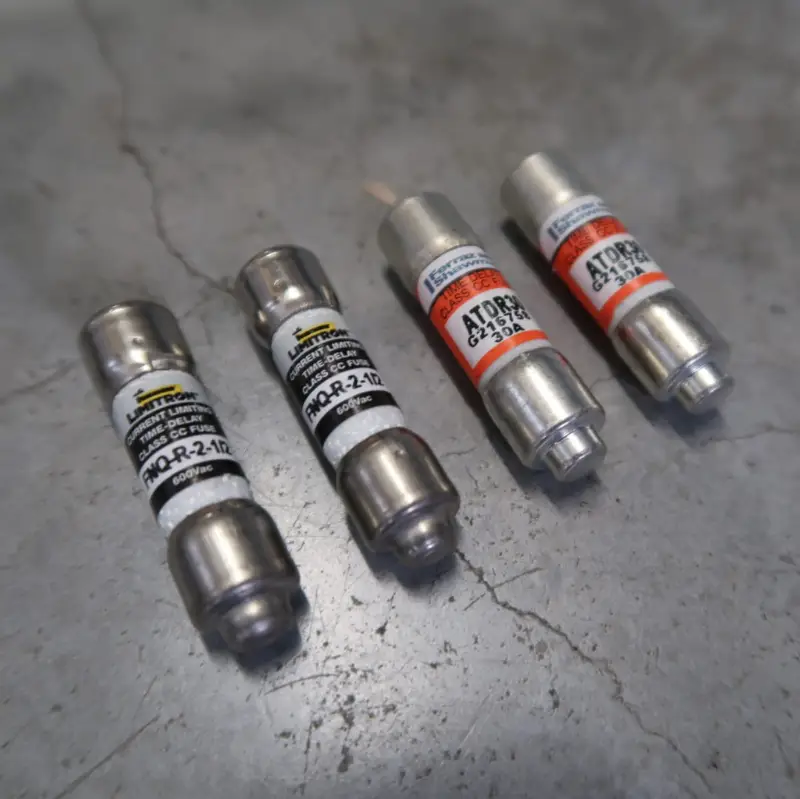

Class CC
Een UL klasse CC zekering is een 600 volt AC stroombegrenzende, afkeurende zekering. Het type CC zekering wordt aangeboden in snelwerkende, tijdvertragende, en dubbel element, tijdvertragende versies. Klasse CC zekeringen hebben ampèrewaarden van 1/10 tot 30 ampère en een onderbrekingswaarde van 200kA.
- Rated 30A or less, 200kAIR
- Current-Limiting, Optional Time-Delay
- All size 10x38mm with rejection feature
- UL Listed for Branch-Circuit Protection
Volts
Performance
Application
Volts
600VAC/300VDC
Performance
Time-Delay
Application
Motor protection
Volts
600VAC/300VDC
Performance
Time-Delay
Application
Transformer protection
Volts
600VAC/DC
Performance
Fast-Action
Application
Control, lighting, general purpose protection

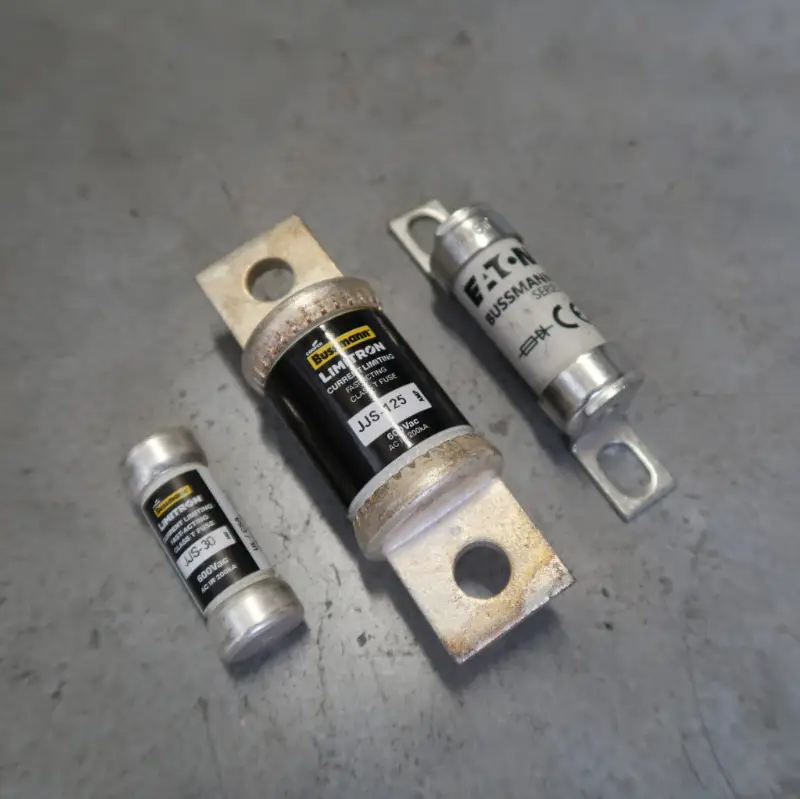

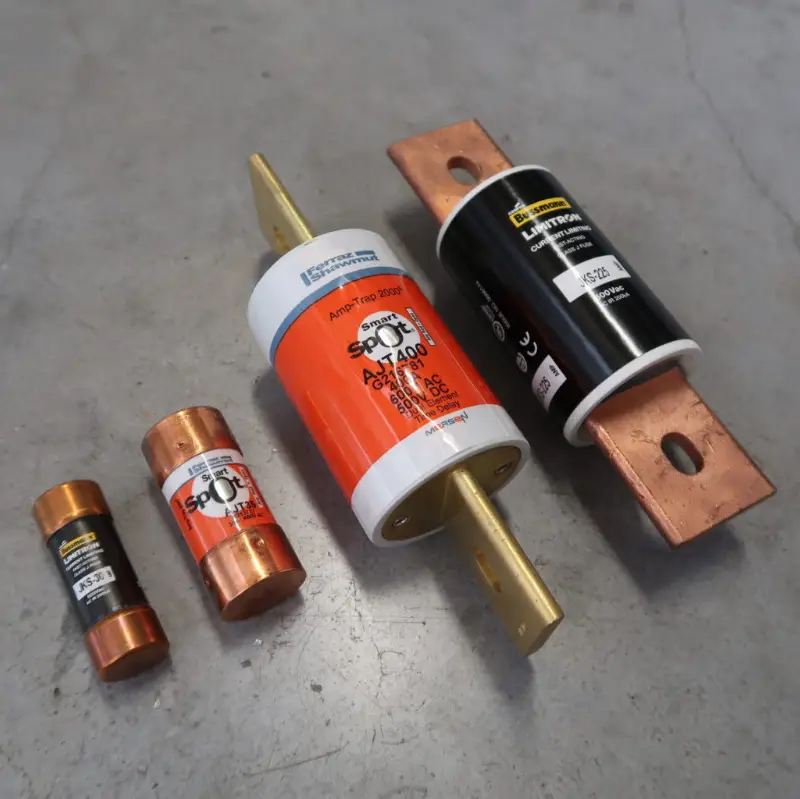

Class J
Een klasse J-zekering is een 600 volt AC stroombegrenzende zekering die een onderbrekingswaarde heeft van minimaal 200kA. Sommige fabrikanten certificeren hun zekeringen van klasse J zelf tot een onderbrekingswaarde van 300kA. Zekeringen van klasse J worden aangeboden in snelwerkende of tijdvertragende versies. Dankzij de geavanceerde materiaaltechnologie biedt de Class J zekering bescherming aan hoofd-, voedings- en vertakkingscircuits, voor alle soorten belastingen.
- Rated 600A or less, 200kAI.R.
- Current-Limiting
- Sizes vary by ampere rating
- Rejection by Size
- UL Listed for Branch-Circuit Protection
Volts
Performance
Application
Volts
600VAC/500VDC
Performance
Time-Delay
Application
Motor, transformer, main, feeder
Volts
600VAC/300VDC
Performance
Fast-Acting
Application
Panelboard, loadcenter, switchboard
Volts
600VAC/500VDC
Performance
Semiconductor
Application
Drive, soft-starter, solid state relays
Class T
Een klasse T zekering is een snelwerkende, stroombegrenzende zekering die minimaal 200kA kan onderbreken. De ampèrewaarden van Type T zekeringen variëren van 1 tot 1200 ampère. Klasse T zekeringen worden gebruikt voor circuit bescherming van apparaten met inbegrip van omvormers. Hoge onderbrekingscapaciteit voor grote accubanken met inbegrip van Lithium-ion en TPPL batterijen.
- A3T rated 1200A or less, 200kAI.R.
- A6T rated 800A or less, 200kAI.R.
- Extremely Currecnt-Limiting
- Sizes vary by ampere rating
- Rejection by Size
- UL Listed for Branch-Circuit Protection
Volts
Performance
Application
Volts
300VAC/160VDC
Performance
Fast-Acting
Application
Loadcenters, panelboards, switchboards, metering centers
Volts
600VAC/300VDC
Performance
Fast-Acting
Application
Loadcenters, panelboards, switchboards, metering centers

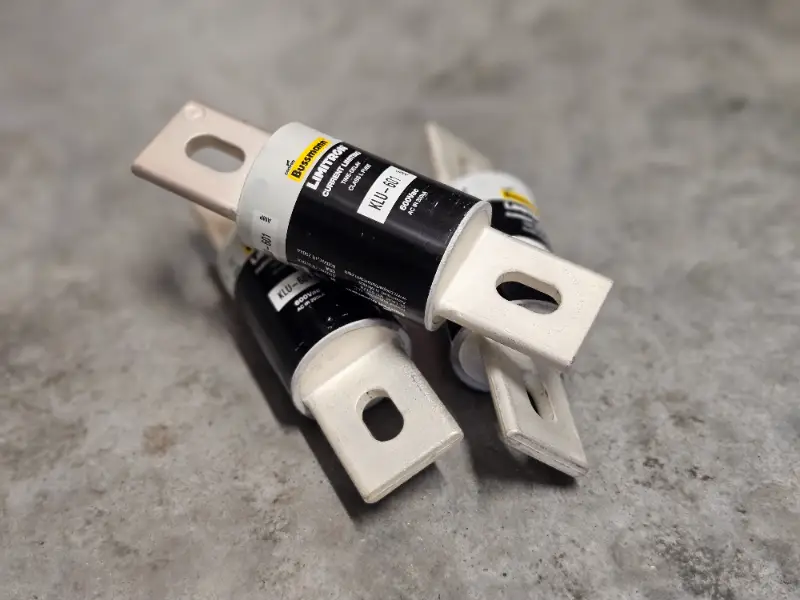

Class L
Een klasse L zekering is een 600 volt AC stroombegrenzende zekering die een minimum van 200kA kan onderbreken. Zowel snelwerkende als tijdvertragende versies van de klasse L zekering worden aangeboden. … De Type L zekering is UL Erkend, voor ampèrewaarden van 100 tot 600 ampère.
- Rated 100-6000A (A4BQ), 200kAI.R.
- Currenct-Limiting
- Sizes vary by ampere rating
- Rejection by Size
- UL Listed for Branch-Circuit Protection
Volts
Performance
Application
Volts
600VAC/500VC
Performance
Time-Delay
Application
Mains, feeders, motors
Volts
600VAC/300VDC
Performance
Fast-Acting
Application
Panelboard, loadcenter, switchgear
Volts
600VAC/500VDC
Performance
Time-Delay
Application
Motors, transformers

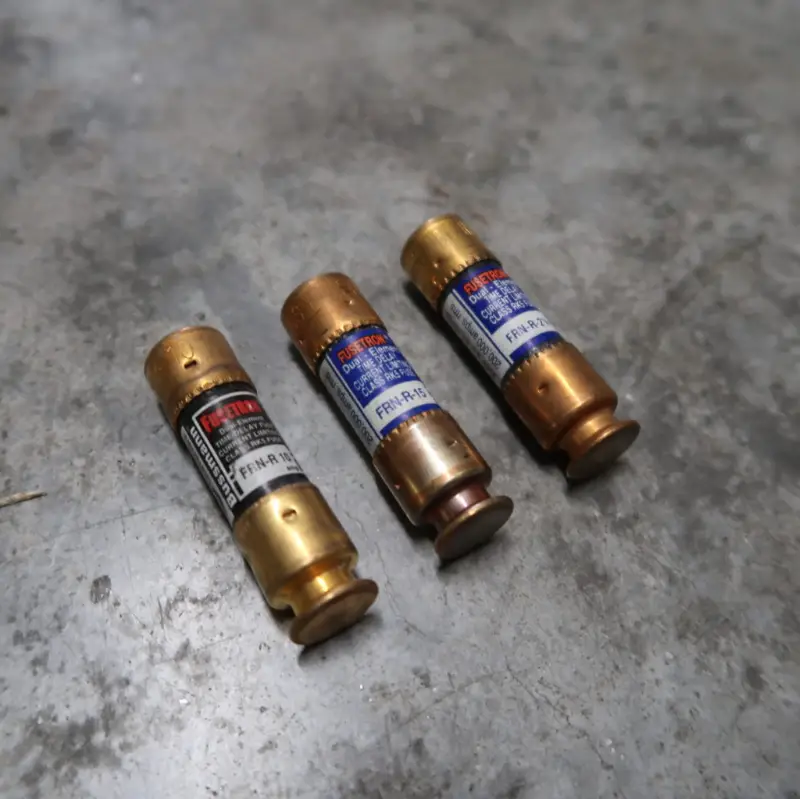

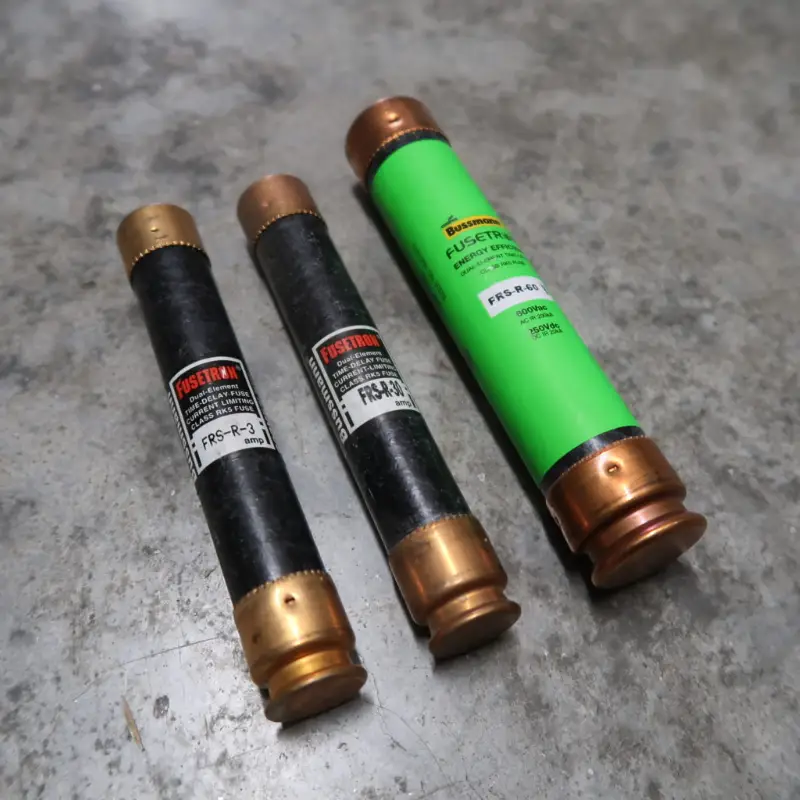

Class RK1
De UL klasse RK1 zekering is stroombegrenzend, zekering die is voorzien om een minimum van 200kA te onderbreken. De zekering RK1 bestaat in 250 volts AC of 600 volts AC en is verkrijgbaar in snelwerkende of tijdvertragende versies.
- Ratings 600A or less, 200kAI.R.
- Current-Limiting
- Sizes vary by ampere rating
- Rejection feature
- UL Listed for Branch-Circuit Protection
Volts
Performance
Application
Volts
250VAC/DC
Performance
Time-Delay
Application
Motors, safety, switches, transformers, disconnects, controle, arc flash mitigation
Volts
600VAC/DC
Performance
Time-Delay
Application
Motors, safety, switches, transformers, disconnects, controle, arc flash mitigation
Volts
250VAC
Performance
Fast-Acting
Application
Loadcenters, panelboards, switchboards, bus duct, feeders, lighting
Volts
600VAC
Performance
Fast-Acting
Application
Loadcenters, panelboards, switchboards, bus duct, feeders, lighting
Class RK5
De UL klasse RK1 zekering is stroombegrenzend, zekering die is voorzien om een minimum van 200kA te onderbreken. De zekering RK1 bestaat in 250 volts AC of 600 volts AC en is verkrijgbaar in snelwerkende of tijdvertragende versies.
- Rated 600A or less, 50kAI.R.
- Not currect-Limiting
- Sizes vary by ampere rating
- No rejection feature
- UL Listed for Branch-circuit Protection
Volts
Performance
Application
Volts
250VAC/DC
Performance
Fast-Acting
Application
Feeders, branch circuits, resistive heating, residential and small commercial installation, HVAC
Volts
600VAC/300VDC
Performance
Fast-Acting
Application
Feeders, branch circuits, resistive heating, residential and small commercial installations, HVAC
Class K5
De UL klasse K5 zekering is een niet stroom limiterende zekering met een onderbrekings vermogen van 50kA. Het is een eenmalige zekering, die geen merkbare mate van tijdvertraging heeft. Zekeringen van klasse K5 zijn geschikt voor 250 volt AC of 600 volt.
- Rated 600A or less, 50kAI.R.
- Not Current-Limiting
- Sizes vary by ampere rating
- No rejection feature
- UL Listed for Branch-Circuit Protection
Volts
Performance
Application
Volts
250VAC/DC
Performance
Fast-Acting
Application
Feeders, branch, circuits, resistive heating, residential and small commercial installations, HVAC
Volts
600VAC/300VDC
Performance
Fast-Acting
Application
Feeders, branch, circuits, resistive heating, residential and small commercial installations, HVAC

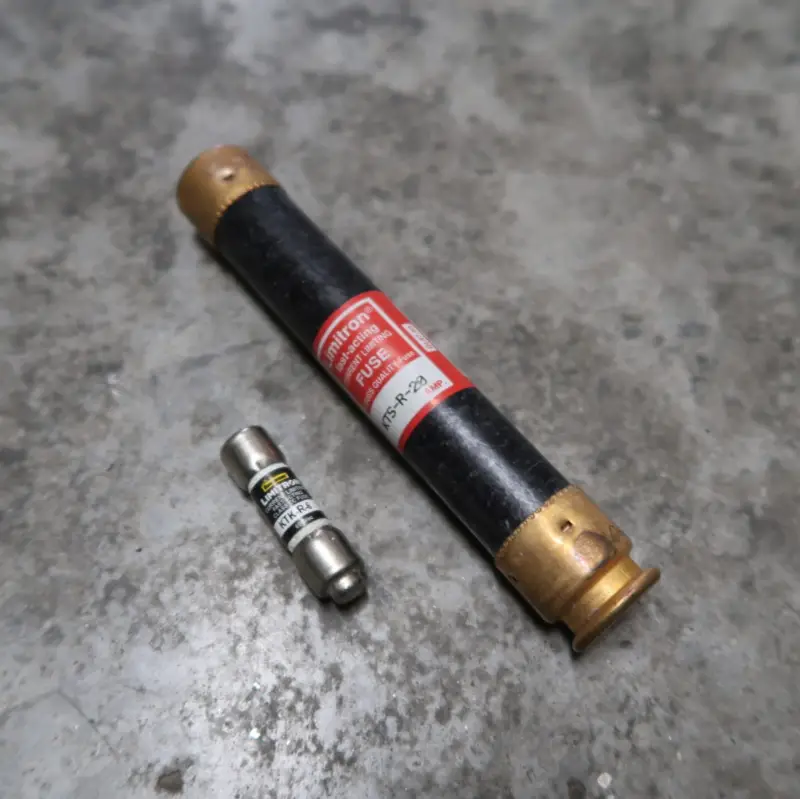

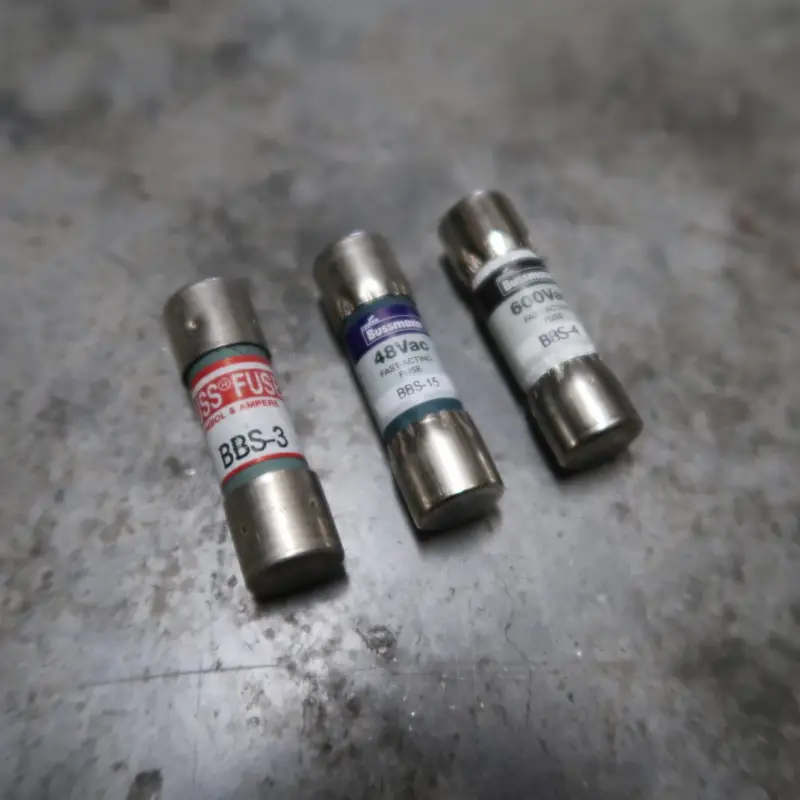

Midget Class
Een midgetzekering is een niet stroombegrenzende zekering die extra bescherming biedt. De afmetingen van een midget zekering zijn een diameter van 13/32 inch en een lengte van 1-1/2 inch. De metrische afmetingen van een midgetzekering zijn een diameter van 10 mm en een lengte van 38 mm. Een midgetzekering is ook bekend als een 10×38 zekering.
- Ratings Vary, Descriptions Vary
- All size 10x38mm
- UL Listed/ Recognized for Supplemental Protection
Volts
Performance
Application
Volts
500VAC
Performance
Time-Delay
Application
Motors, transformers, lighting, control
Volts
600VAC/DC
Performance
Fast-Acting
Application
General purpose supplemental
Volts
250VAC
Performance
Time-Delay
Application
Motors, transformers, lighting, control
Volts
250VAC
Performance
Fast-Acting
Application
General prpose supplemental
Volts
750VAC/1000VDC
Performance
Semiconductor
Application
Power electronics, DC traction, metering
