Ultra Snelle Zekeringen

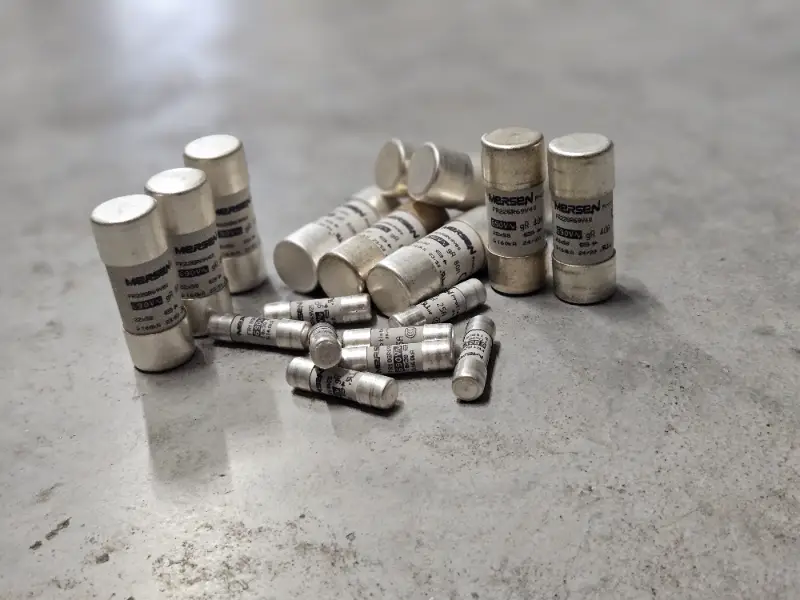

Cilindrische zekeringen
Ze worden ingedeeld in de AR of GR klasse.
Ultra snelle cilindrische zekering hebben als eigenschap snelwerkend te zijn (het draadje binnenin zal veel sneller doorbranden dan bij een gewone zekering) met een volledig bereik die wordt gebruikt voor de beveiliging van omvormers, UPS, frequentieregelaars en andere gevoelige halfgeleiderapparaten.
Ze zijn keramisch en de contact punten bestaan uit verzilverd koper. Bovendien zijn ze zoals bij de zekeringen voor algemeen gebruik beveiligd tegen thermische schokken en kunnen weerstaan aan een hoge inwendige druk.
Ze hebben volgende afmetingen : 10×18 , 14×51 , 22×58 , 27×60 , DII , DIII , DIV , DV , D01 , D02 , D03Z.
De meeste modellen kunnen voorzien zijn van een melder.
Het D0-zekeringensysteem is het modernste van de schroefsystemen in de Duitse DIN-norm.
Deze D0 ultra-snelwerkende “gR” reeksen zijn bestemd voor de beveiliging van halfgeleiders, in toepassingen waar de smeltpatronen toegankelijk zijn voor niet-opgeleide personen en ook door hen kunnen worden vervangen.

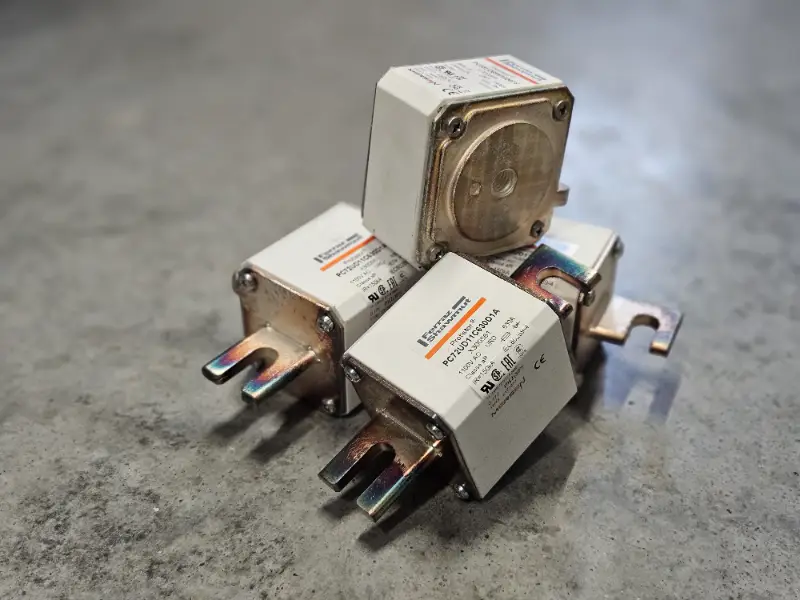

Square body
Deze ultrasnelle aR & GR -zekeringen met vierkante behuizing zijn verkrijgbaar in verschillende afmetingen, waarbij elke afmeting meerdere wereldwijd aanvaardbare montagestijlen heeft.
De Highspeed smeltpatronen bieden maximale flexibiliteit in het ontwerp van apparatuur. Ze zijn ontworpen om de allernieuwste bescherming te bieden voor halfgeleiders: diodes, thyristors ,… .Ze zijn geassembleerd met gestold zand binnenin, wat helpt bij het beheersen van vonkkenmerken voor een lagere I²t en een hoog onderbrekingsniveau. Alle contactvlakken zijn verzilverd.
De meeste zekeringen kunnen worden uitgerust met een laagspanningsuitschakel-indicator die een monteerbare microschakelaar kan bedienen. Ze zijn dan ook verkrijgbaar in verschillende vormen en afmetingen,hieronder enkele voorbeelden:
Size 30, Size 31, Size 32, Size 33, Size 70, Size 71, Size 72 en 73.
Zekeringen kunnen ook gekoppeld zijn 2×32, 2×33,2×72, 2×73.
Afhankelijk van het type zekering die u kiest kan deze bevestigd worden met bouten of messen , enkele voorbeelden van messen.
Din80,Din110 ( Din is de afstand tussen de bevestigingspunten van de messen in mm), short slotted blades , long slotted blades .

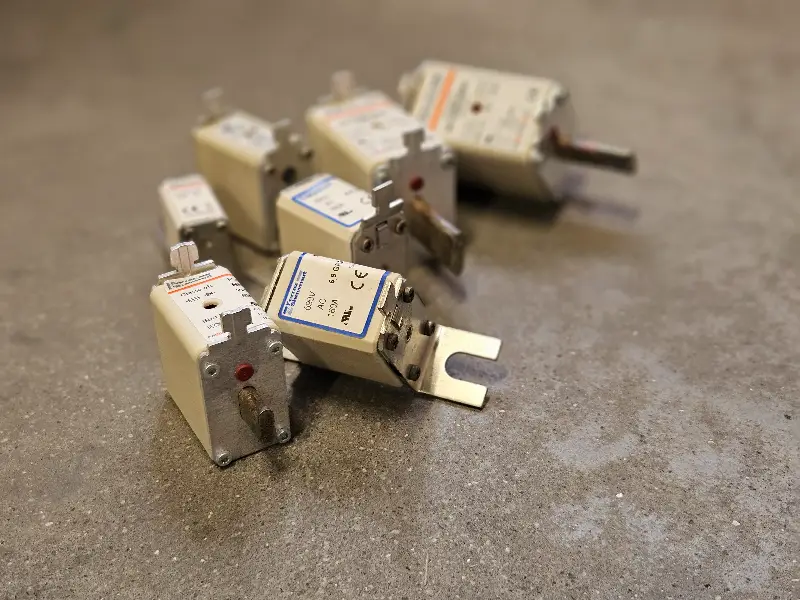

NH DIN and BS88
Ultrasnel werkende zekeringen zijn ontworpen om de allernieuwste bescherming te bieden voor halfgeleiders: diodes, thyristors en IGBT-apparaten. Ze worden geassembleerd met gestold zand binnenin wat de vonkkenmerken helpt beheersen voor een lagere I²t en een hoog onderbrekingsvermogen. Alle contactvlakken zijn verzilverd en alle hardware is niet-magnetisch.
Meerdere zekeringen kunnen worden uitgerust met een laagspanningsuitschakel -indicator die een in het veld monteerbare microschakelaar kan bedienen.
De NH zekeringen kunnen ook in verschillende categorieën worden ingedeeld.
- High speed size 00 aR, 1000VAC
- High speed size 000/00 aR, 500 to 690VAC (IEC) / 700VAC (UL)
- High speed size NH 000, 00, 0, 1, 2, 3 aR, 690VAC (IEC) / 700VAC (UL)
- High speed size NH 000, 00, 1, 2, 3 gS, 690VAC
- High speed BS88-4 17×49 aR URZ/URY, 690VAC (IEC)
- High speed BS88-4 size 10×28 aR (URE), 250VAC
- High speed BS88-4 size 17×27 aR (URGS/URZ), 250VAC
- High speed BS88-4 size 17×49 and 2x17x49 aR/gR (GRB, URB/C/Y/Z), 690VAC
- High speed BS88-4 size 17×49 gR (URS) , 690VAC
- High speed BS88-4 size 36×55 and 2x36x55 aR (URR, URGL), 690VAC
Afhankelijk van de categorie zijn er ook heel veel mogelijkheden in vormen en afmetingen.
Size 0 ,size 00 , Size000 , Size1 , Size2 , Size3 , 10×28 (sommige modellen kunnen voorzien worden van een trip-indicator), 17×49 , 17×27 , 36×55 …
